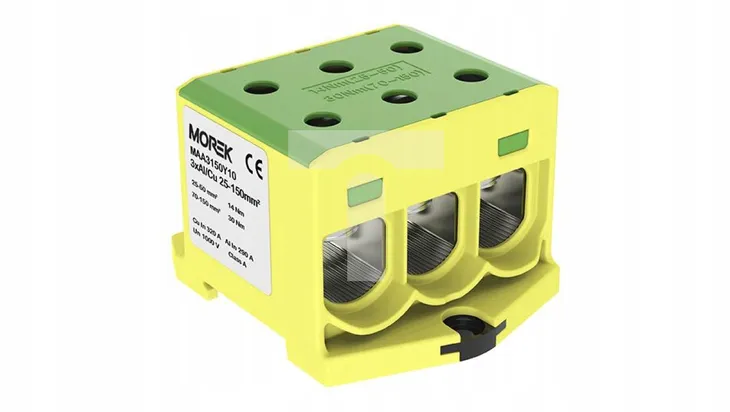

Morek Zacisk uniwersalny, złączka OTL150-3 żółto-zielony 3xAl/Cu 25-150mm2 1000V MAA3150Y10 | MAA3150Y10

Główne dane techniczne całej serii złącz OTL:   - Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami. - Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi - Klasy palności V0 zgodnie z UL94 - Napięcie znamionowe: 1000V AC/DC - Zgodność z normami EN 60947, EN 61238 , certyfikaty GOST-R, SGS FIMKO   Przeznaczenie i zastosowanie:   Złącza OTL są złączami uniwersalnymi zarówno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez potrzeby stosowania jakichkolwiek adapterów Cu/Al , specjalnych końcówek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisków, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC , natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003 . Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.

✓ Podstawowe dane produktu

• CN: 85369010
• Sposób montażu: Szyna montażowa DIN 35 mm
• Rodzaj materiału izolującego: Tworzywo termoplastyczne
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
• Pozycja połączenia: Z boku / boczny
• Wymagana płytka zamykająca: Nie
• Materiał elementu izolacyjnego: Tworzywo termoplastyczne
• Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 25
• Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 150
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 25
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 150
• Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 150
• Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 25
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od: 25
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do: 150
• Długość [mm]: 84
• Napięcie znamionowe [V]: 1000
• Prąd znamionowy In [A]: 320
• Szerokość / rozmiar rastra [mm]: 71
