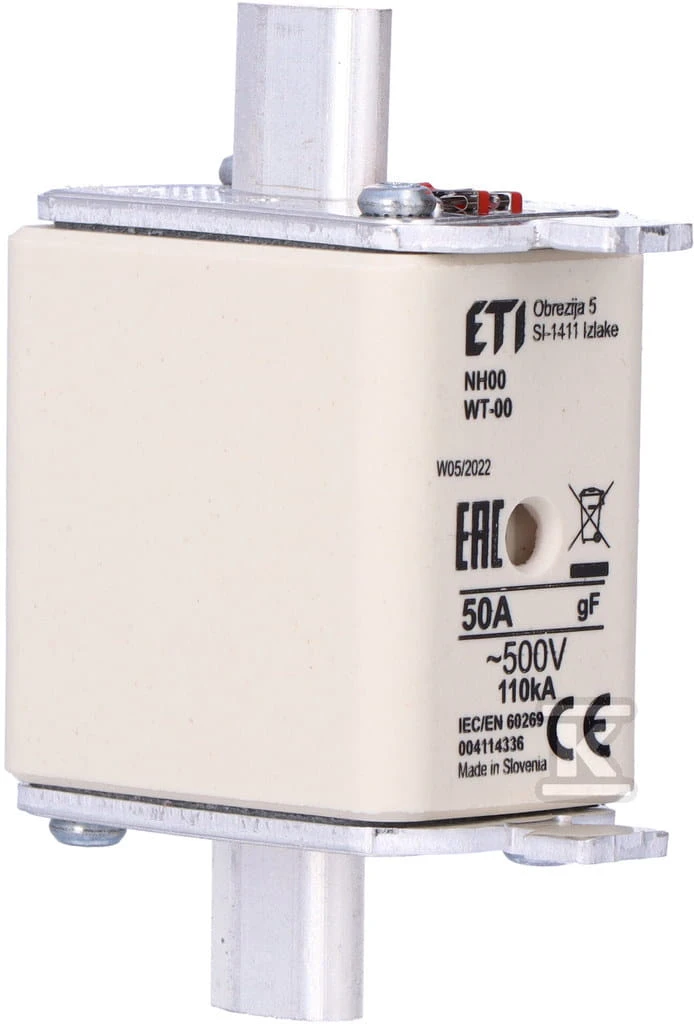

ETI BM 50A/500V 115kA WKŁADKA TOPIKOWA SZYBKA NH00/WT-00 gF

Wkładki topikowe przemysłowe przeznaczone są do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Ich parametry elektryczne i gabaryty zewnętrzne są zgodne z wymaganiami następujących norm: PN-93/E-06160, PN, IEC-269, VDE 0636. Wkładki topikowe przemysłowe są mocowane w podstawach bezpiecznikowych przypomocy izolacyjnego uchwytu. Zalety: bardzo mały współczynnik odporne na udary mechaniczne korpusy wkładek wykonane ze steatytu srebrzone styki nożowe stosowanie wkładek kompaktowych obniża koszt wykonania instalacji stabilność charakterystyk prądowo-czasowych orazpełna selektywność działania napięcie znamionowe 400V pozwoliło uzyskać bardzo niskie straty mocy DPN - niższy oddopuszczonych przez normy.
Budowa: Korpus wkładki topikowej wykonany jest z pełnowartościowego steatytu, który jest bardzo odporny na obciążenia termiczne. Pokrywy wykonane z aluminium są trwalej odporne na korozję. W wewnętrznej części ceramicznego korpusu umieszczony jest element topikowy z miedzi, który przymocowany jest do specjalnie przygotowanej wewnętrznej części styku nożowego. Ponadto wnętrze korpusu ceramicznego wypełnione jest piaskiem kwarcowym o dokładnie dobranej granulacji. Styki nożowe wykonane są zarówno z miedzi jak i mosiądzu,a chronione są warstwą srebra. Do nowości należą wkładki topikowe ze wskaźnikiem zadziałania w przedniej czołowej części jej korpusu, jak również z izolowanymi zaczepami do zakładania i wyjmowania wkładek z podstawy oraz wkładki z wybijakiem.
